特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、概述

   ?    FSB-D型氟塑料離心泵由原FSB氟合金泵改進而來，新一代FSB離心泵優化了水力模型，提高了泵的效率，軸封可選配水冷卻耐磨耐高溫機封，有效的增加了泵的適用性及整機的穩定性。可在-20—120度溫度的條件下，長期輸送任意濃度的酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46或氟合金制成，集多種塑料之優點，具有較強的耐腐蝕性，并具機械強度高，不老化，分解等優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，是一款化工流體輸送泵。

二、用途

    本產品系列共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，無跑、冒、滴、漏，是建設現代文明工廠的理想設備。

三、泵的軸封

      該泵采用目前先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。

四、設計特點

     FSB-L和FSB-D型離心泵,過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用， 因此深受廣大用戶的歡迎。

五、型號意義

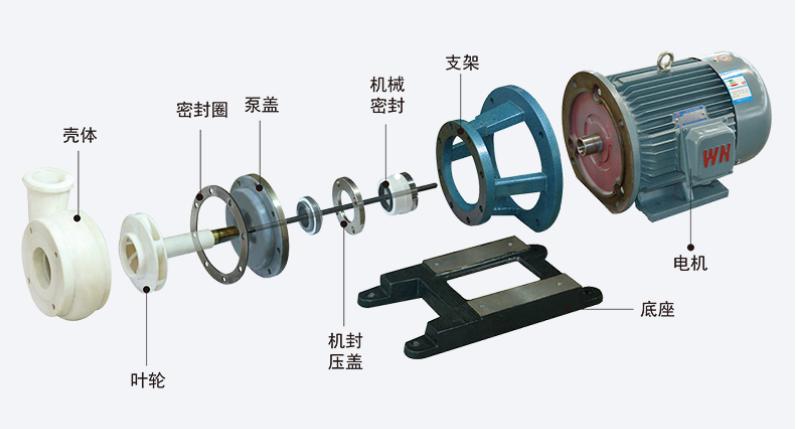

六、零件拆分圖







七、性能參數



型號	轉速 （r/min）	流量 （m³/h）	揚程 （m）	電機功率（kw） 密度1000kg/m³	必須汽蝕余量 ?（均值m）	口徑（mm）
						進口	出口
25FSB-10D	2900	2	11	1.5	3	25	20
		3	10
		4	7
25FSB-18D	2900	2	20	2.2	3	25	20
		3	18
		4	16
25FSB-25D	2900	2	27	2.2	3	25	20
		3	25
		4	23
40FSB-15D	2900	8	17	3	3	40	32
		10	15
		12	13
40FSB-20D	2900	8	22	3	3	40	32
		10	20
		12	18
40FSB-30D	2900	8	31	3	3	40	32
		10	30
		12	28
50FSB-25D	2900	10	26	3	3	50	40
		12.5	25
		15	23
50FSB-30D	2900	10	31	4	3	50	40
		12.5	30
		15	28
65FSB-20D	2900	20	22	4	3.5	65	50
		25	20
		30	16

65FSB-32D	2900	20	33	5.5	3.5	65	50
		25	32
		30	28
80FSB-20D	2900	40	22	5.5	4	80	65
		50	20
		60	16
80FSB-25D	2900	40	27	7.5	4	80	65
		50	25
		60	20
80FSB-30D	2900	40	32	7.5	4	80	65
		50	30
		60	26
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.如果介質比重超過 1.3g/cm3 時，建議適當增加配套電機的功率。 2.當介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。

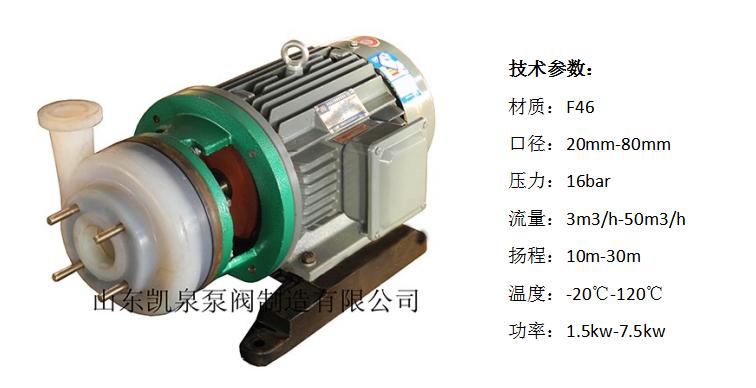

八、產品實拍

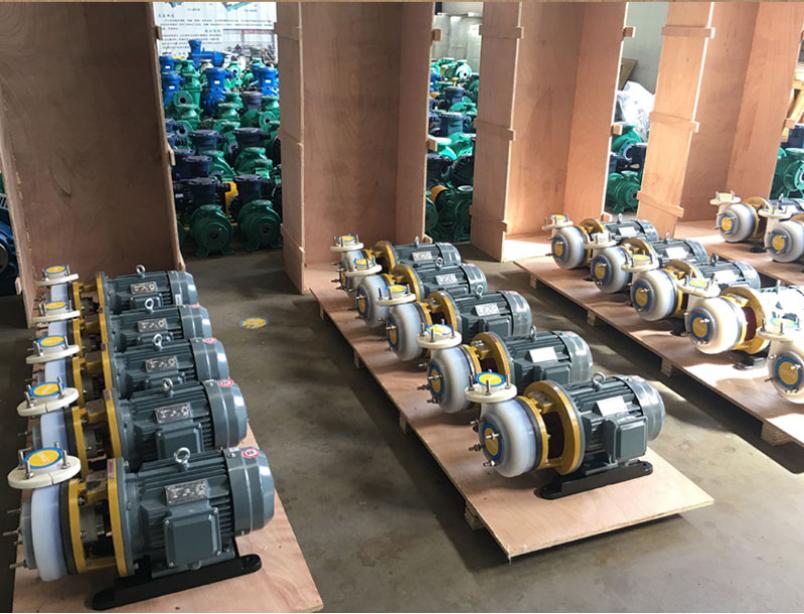

九、生產流程
