特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們





?

一、產品介紹

KQZF型氟塑料強力自吸抽桶泵是山東凱泉泵閥制造有限公司經過市場調研，并結合用戶需求自主設計、研發的一種高性能，耐腐蝕泵。 KQZF型氟塑料強力自吸抽桶泵，可分為磁力驅動，機械密封兩種結構，其流量范圍 2-8m 3 h，揚程 45-12m，具有性能范圍廣，氣液分離速度快，自吸時間短，吸程高 (zui高可達 7 米)，結構緊湊，可靠性強 等其它自吸泵無可比擬的優點，能頻繁使用 自吸功能。

二、設計特點

KQZF型氟塑料強力自吸抽桶泵特別適合輸送容積小，不斷連續更換桶裝介質(即通常所說的抽桶〉的工況條件下，解決了這類行業介質輸送的一大難題。

三、運用領域

KQZF型氟塑料強力自吸抽桶泵廣泛適用于：污水處理，酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。尤其是液位低于泵入口需要自吸進行輸送的各類酸堿腐蝕性液體。

四、選型

1、液體當中硬質固體顆粒含量不宜過多；
2、對于易結晶的液體，需考慮管路保溫措施，以及抗結晶的密封件；
3、泵進出口管路均需安裝閥門，入口管路閥門正常全開，一般檢修時關閉。出口管路閥門用于調節流量，且出口管路應當裝止回閥，如未裝止回閥，停泵前需先關閉出口管路閥門，防止水錘對機泵造成破壞；
4、長期運行流量應當在機泵額定流量的35%～110%，過高或過低均會影響機泵使用壽命；
5、輸送介質密度超過1250kg/m³（不同機泵稍有區別）時，需告知我公司銷售部門，需要調整配套電機功率；
6、輸送介質的成分應當告知我公司銷售部門，以便選配更為合適的機封和材質。





五、型號意義

KQZF40-32-160
KQZ	凱泉強力自吸離心泵	F	泵過流部件為氟塑料
40	泵進口法蘭為DN40	32	泵出口法蘭為DN32
160	葉輪名義直徑為160mm





六、零件示意圖





七、性能表



序號	型號	轉速=2900r/min ?介質密度=1000kg/m³
		流量 （m³/h）	揚程 （m）	效率（%） ???	電機功率（kw）	自吸高度（m）	自吸時間（S）	口徑（mm）
								進口	出口
1	KQZF32-25-125	2.5	20	25	0.75	6.5	100	Φ25	φ25
2	KQZF40-32-125	6.3	20	32	1.5	7	120	Φ40	Φ32
3	KQZF40-32-160	6.3	32	28	2.2	7	100	Φ40	Φ32
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.當輸送介質密度超過1250kg/m3 時，建議適當增加配套電機的功率。 2.當輸送介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。 5.允許自吸高度可按公式：清水時自吸 5m/介質密度=自吸高度

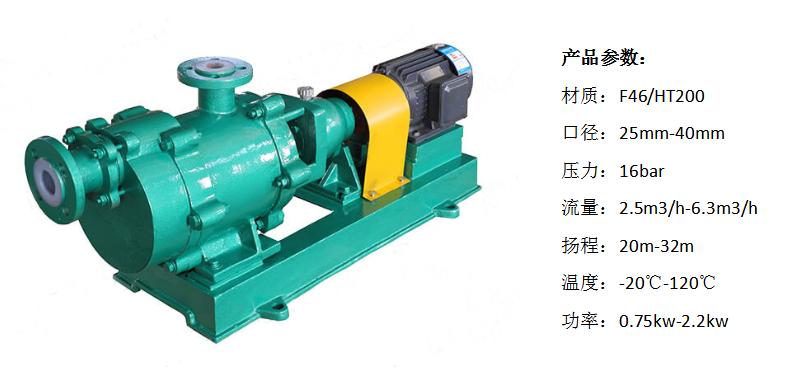

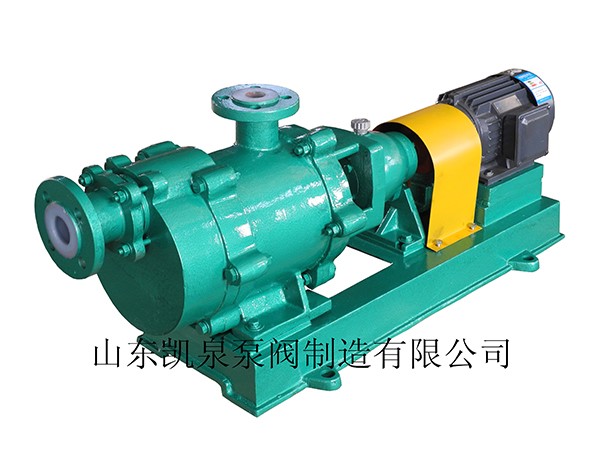

八、產品實拍

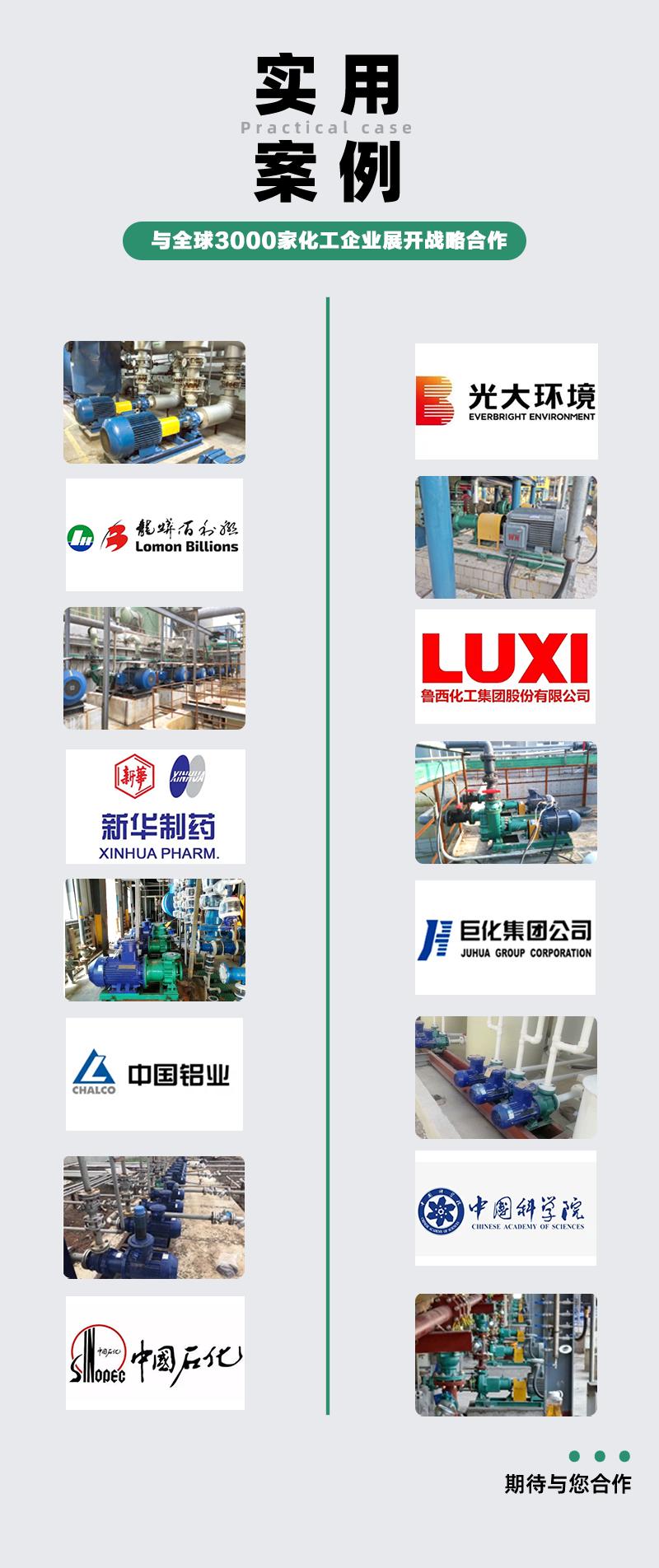

九、實用案列

十、生產流程
